Gewindewalzen
Maschine zum Gewindewalzen: Zum Beispiel zum Walzen von bis zu 40 Vollgewinden mit Längen bis 600mm auf Schraubenrohlinge
- Das Ergebnis
Produziert mit dieser Maschine
Vollgewindeschrauben bis 600 mm
- Die Maschine
Maschine zum Gewindewalzen
walzt bis zu 40 Vollgewinde
Technische Innovationen machen den Maschinenbau zu einem der spannendsten Bereiche der industriellen Fertigung. Auch im Segment der Gewindewalzen setzt AMBA auf höchste Präzision, Effizienz und Langlebigkeit – und auf das Verfahren der Kaltumformung beim Gewindewalzen.
Mit der Breitbacken-Gewindewalze BBW präsentieren wir eine Maschine, die Maßstäbe setzt in Leistung, Geschwindigkeit und Qualität.
- Vorteile
Das Multitalent unter den Gewindewalzen
- Kernkompetenz
Gewindewalzen und die Vorzüge – Kaltumformen statt Spanen
Das Gewindewalzen ist ein Verfahren der Kaltumformung, das gegenüber spanenden Methoden wie dem Gewindeschneiden erhebliche Vorteile bietet. Beim Walzen wird kein Material abgetragen – das Werkstück wird unter hohem Druck zwischen zwei Werkzeugen plastisch verformt, sodass sich die gewünschte Gewindeform durch Umformen ergibt.
„Im Gegensatz zum spanenden Schneiden entsteht bei unseren Maschinen kein Materialverlust und die entstehenden Gewinde weisen eine besonders glatte Oberfläche sowie eine erhöhte Festigkeit auf. Das liegt an der Kaltverfestigung im Prozess, wodurch die Faserstruktur des Werkstoffs verdichtet und ausgerichtet wird.“
- Technische Innovationen
Prinzipien & Innovationen
- Maschinentypen
Innovative Maschinen zum Gewindewalzen Unsere Lösungen im Überblick
Qualität, Präzision und Erfahrung
Die Gewindewalzmaschinen aus dem Hause AMBA sind auf Langlebigkeit, Robustheit und höchste Leistung ausgelegt. Jede Maschine wird individuell auf die Produkte des Kunden abgestimmt, im eigenen Werk konstruiert und gefertigt.
Mehr lesen
Mit der Breitbacken-Gewindewalze BBW präsentieren wir eine Maschine, die Maßstäbe setzt – in Leistung, Geschwindigkeit und Qualität.
Durch den Einsatz von Flachbacken-Werkzeugen bei der Kaltumformung walzt die BBW bis zu 40 Vollgewinde pro Minute. Dabei können Gewinde mit bis zu 600 mm Länge und 13 mm Durchmesser hergestellt werden. Diese Kombination aus Geschwindigkeit, Kraft und Präzision macht die BBW zu einem Spitzenmodell im Bereich der Profilwalzmaschinen.
Unsere Technologie basiert auf jahrzehntelanger Erfahrung im Maschinenbau und in der Fertigung von Komponenten für anspruchsvolle Anwendungen.
AMBA ist weltweit das einzige Unternehmen, das Maschinen dieser Größenordnung in Serie produziert. Für Hersteller von Vollgewinde-Schrauben im Holzbau ist die Gewindewalze BBW eine Lösung, die Qualität, Zuverlässigkeit und Effizienz in einem System vereint.
- Eine exakt auf ihre Anforderungen abgestimmte Maschine
Die passende Maschine für Ihren Betrieb
Wir bieten individuelle Projektentwicklung, persönliche Beratung und zuverlässige Lieferung – mit Fokus auf Effizienz, Präzision und Qualität.
Mehr lesen
Im Gegensatz zum spanenden Schneiden entsteht bei unseren Maschinen kein Materialverlust und die entstehenden Gewinde weisen eine besonders glatte Oberfläche sowie eine erhöhte Festigkeit auf. Das liegt an der Kaltverfestigung im Prozess, wodurch die Faserstruktur des Werkstoffs verdichtet und ausgerichtet wird. Dies sorgt wiederum für eine ausgezeichnete Haltbarkeit und Belastbarkeit – Eigenschaften, die besonders bei Befestigungen in sicherheitsrelevanten Anwendungen entscheidend sind.
Darüber hinaus zeichnet sich das Gewindewalzen durch eine extrem hohe Effizienz aus.
Die Durchlaufzeiten sinken, machbare Stückzahlen pro Minute steigen und die Werkzeuge für unsere Anwendungen weisen eine lange Lebensdauer auf. Das Verfahren ist robust und stabil und liefert Gewinde mit hervorragender Maßhaltigkeit.
Auch die Oberflächen bis in die Gewindeflanken hinein sind von gleichmäßiger Qualität, was die Verbindungen besonders sicher macht.
In der industriellen Fertigung ist das Walzen damit das beste Verfahren, um Außengewinde in hoher Präzision, mit konstanter Qualität und optimaler Leistungsfähigkeit zu erzeugen.
- Gewindewalzmaschinen, die perfekt zu Ihrer Produktion passen

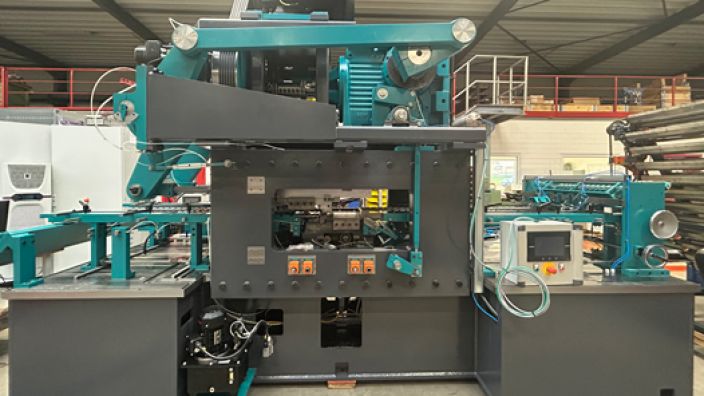

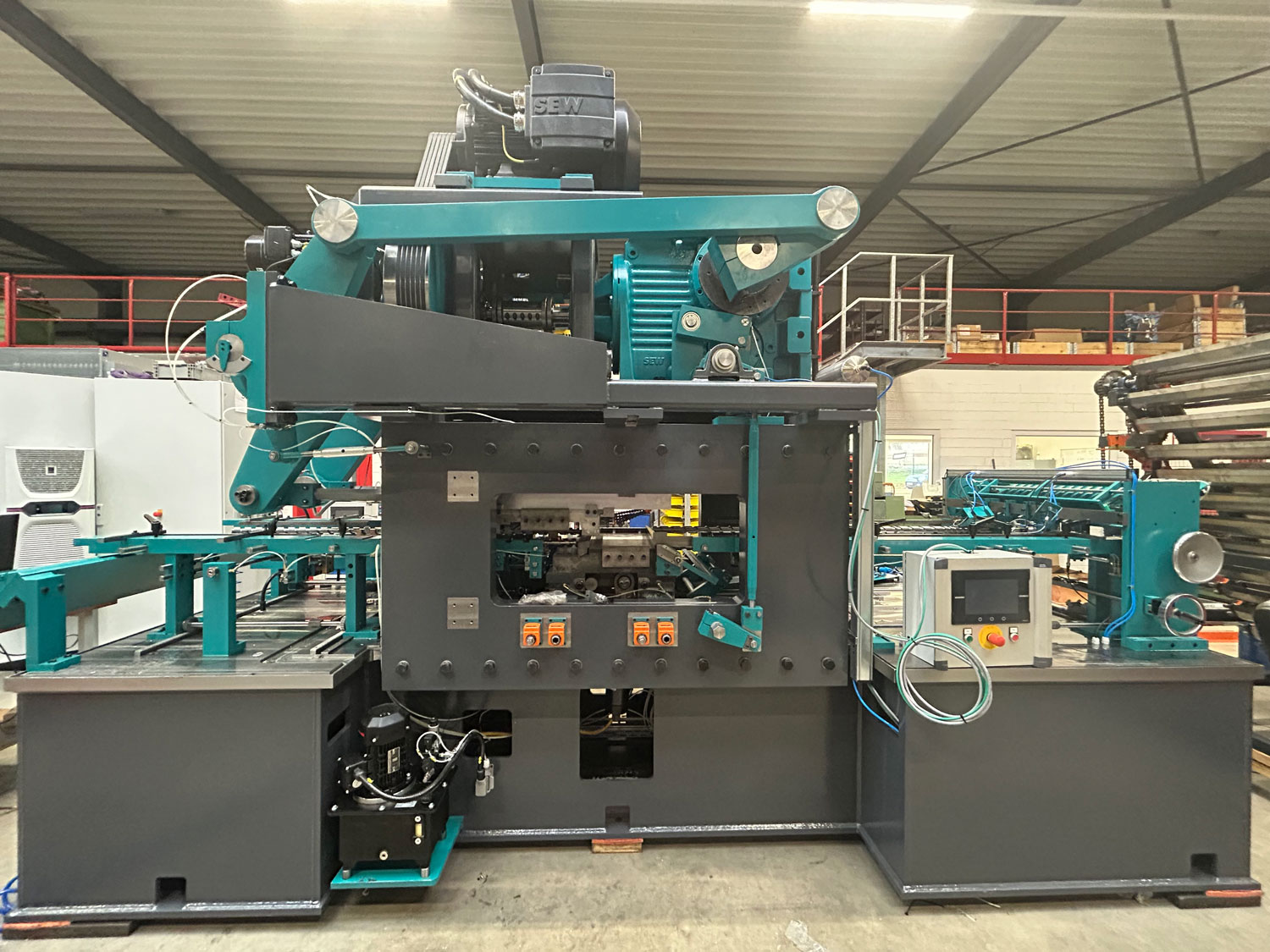

Die Gewindewalze BBW stellt sich vor
Die Breitbacken-Gewindewalzmaschine BBW walzt bis zu 40 Vollgewinde mit Längen bis 600mm auf Schraubenrohlinge oder Bolzenrohlinge. AMBA ist das weltweit einzige Unternehmen, das Maschinen für Schrauben dieser Größenordnung mit solchen Taktzeiten produziert.
Mehr lesen
Sicher
Die Vollgewindeschrauben, die aus diesen Rohlingen hergestellt werden, kommen überwiegend in geleimten Holzkonstruktionen wie Leimbindern zum Einsatz. Da sich das Gewinde über die gesamte Länge der Schraube erstreckt, gewährleisten sie die sichere, dauerhafte Verbindung der einzelnen Lamellen. Sie entsprechen der Vorschrift, dass alle Leimbinder mit Vollgewindeschrauben zu sichern sind.

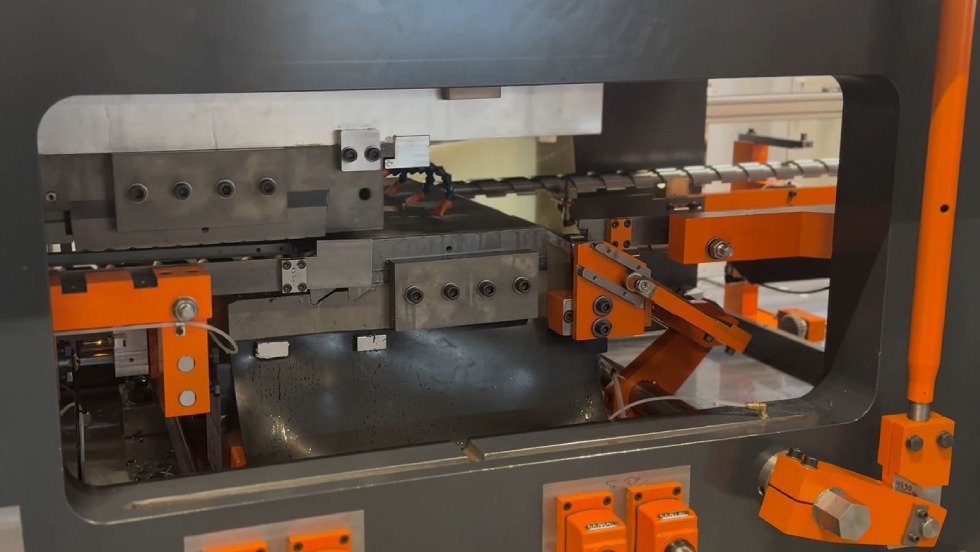

Die Technik

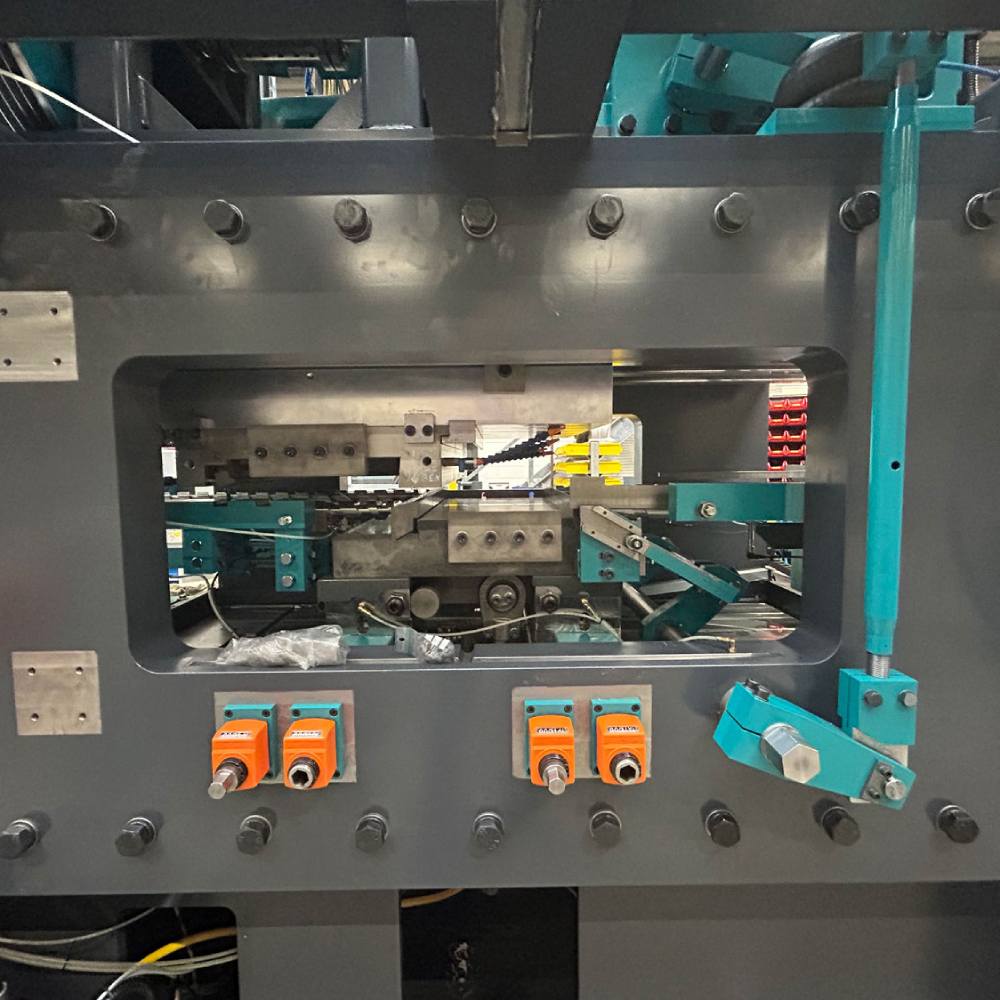

Die Gewinde-Walzeinheit ist mit Breitbacken-Werkzeugen der Größen WF # 40 oder WF # 50 bzw. TR 6 oder TR 7 ausgestattet.
Die obere Backe – die längere – ist in den beweglichen Schlitten der Maschine eingesetzt und montiert. Die untere, feststehende Backe wird durch ein hydraulisches Spannsystem mit zwei parallel arbeitenden Zylindern in die vertikal einstellbare Werkzeugaufnahme eingespannt.
Die platzsparende Konstruktion unserer Maschine wird u.a. realisiert durch die Integration des gesamten Antriebs oberhalb der Maschine.
Ein selbsthemmendes Schneckengetriebe auf der Bremsseite der Kupplungs-Brems-Kombination erlaubt das einfache Einstellen der beiden Werkzeuge zueinander – auch im Schleichgang mit voller Kraftausnutzung.
Die BBW bietet zudem maximale Stabilität durch ihren massiven O-Rahmen, der eine Axiallast während des Walzvorgangs von bis zu 100 Tonnen aufnehmen kann.
Diese Konstruktion garantiert hohe Festigkeit, gleichmäßige Formen und eine herausragende Präzision bei jeder Nutzung.
- Unerreicht hoher Durchsatz an Bauteilen.
- Bildergalerie
Maschine, Prozess & Ergebnis
- Fertigungsprozess
3 Schritte – eine Maschine
Drahtzuführung
Kontrolliertes Zuführen von Schraubenrohlingen in den Längnen von 250 - 700 mm.
02
Gewindewalzen
Hochpräzises Walzen des Gewindes bis 600 mm
03
Ablegen
Sortiertes ablegen der Schraubenrohlinge in Transportbunker.
- Technische Daten
Spezifikationen im Detail
Drahtdurchmesser
bis 13 mm
bis 700 mm
Leistung
bis 40 Stk./min
Genauigkeit
±0,05 mm
Antrieb
Mechanisch gekoppelt
Steuerung
Stahl, Edelstahl, Titan
Oberflächengüte
Ra < 0,8 µm
- Technische Daten
Häufig gestellte Fragen
Was macht eine Gewindewalzmaschine?
Eine Gewindewalzmaschine formt Gewinde nicht durch Abtragen, sondern durch Walzen. Das Werkstück wird zwischen zwei profilierten Flachbacken-Werkzeugen verformt, wodurch sich die Gewindeform bildet. Dieses Verfahren ermöglicht eine äußerst präzise Fertigung mit hoher Festigkeit und glatten Oberflächen. Im Gegensatz zum Gewindeschneiden ist der Materialbedarf bei dieser Variante geringer, und die Werkzeuge halten deutlich länger.
Welche Normen gelten für das Gewindewalzen?
Gewalzte Profile unterliegen verschiedenen internationalen Normen, darunter ISO- und DIN-Standards. Sie definieren Maße, Toleranzen und Oberflächenqualitäten der erzeugten Gewinde. AMBA richtet die Profilwalzmaschinen konsequent an diesen Vorgaben aus. So wird sichergestellt, dass alle gefertigten Gewinde höchsten industriellen Anforderungen entsprechen und in unterschiedlichen Branchen weltweit eingesetzt werden können.
Für welche Anwendungen ist die Gewindewalze geeignet?
Die BBW-Gewindewalze ist ideal für die Herstellung langer Vollgewindeschrauben, Bolzen, Drehteile und anderer Komponenten mit großen Längen und Durchmessern – das hebt uns von anderen Anbietern ab. Besonders im Holzbau werden Gewindewalzmaschinen wie die AMBA BBW zur Produktion von Vollgewindeschrauben verwendet, die für tragende Konstruktionen erforderlich sind. Auch in anderen industriellen Anwendungen, bei denen hohe Festigkeit und präzise Oberflächen entscheidend sind, spielt sie ihre Vorteile aus.
Was macht die Breitbacken-Gewindewalzmaschinen besonders?
Die Besonderheit unserer Gewindewalzmaschinen liegt in den breiten Backen und der massiven Bauweise. Mit ihnen kann die BBW bis zu 40 Vollgewinde pro Minute walzen – bei Gewinden bis 600 mm Länge und 13 mm Durchmesser. Dieses Konzept ermöglicht höchste Effizienz, konstante Qualität und maximale Leistung. AMBA Gewindewalzmaschinen sind die beste Wahl für Hersteller, die große Stückzahlen mit gleichbleibender Präzision und minimalem Aufwand produzieren möchten..
Interesse an unseren Gewindewalzen?
Kontaktieren Sie uns für eine maßgeschneiderte Lösung für Ihre Sondermaschinen.
