Speichenmaschinen
Innovative Speichenmaschinen: Komplettlösungen für die Herstellung von Fahrrad- und Motorradspeichen

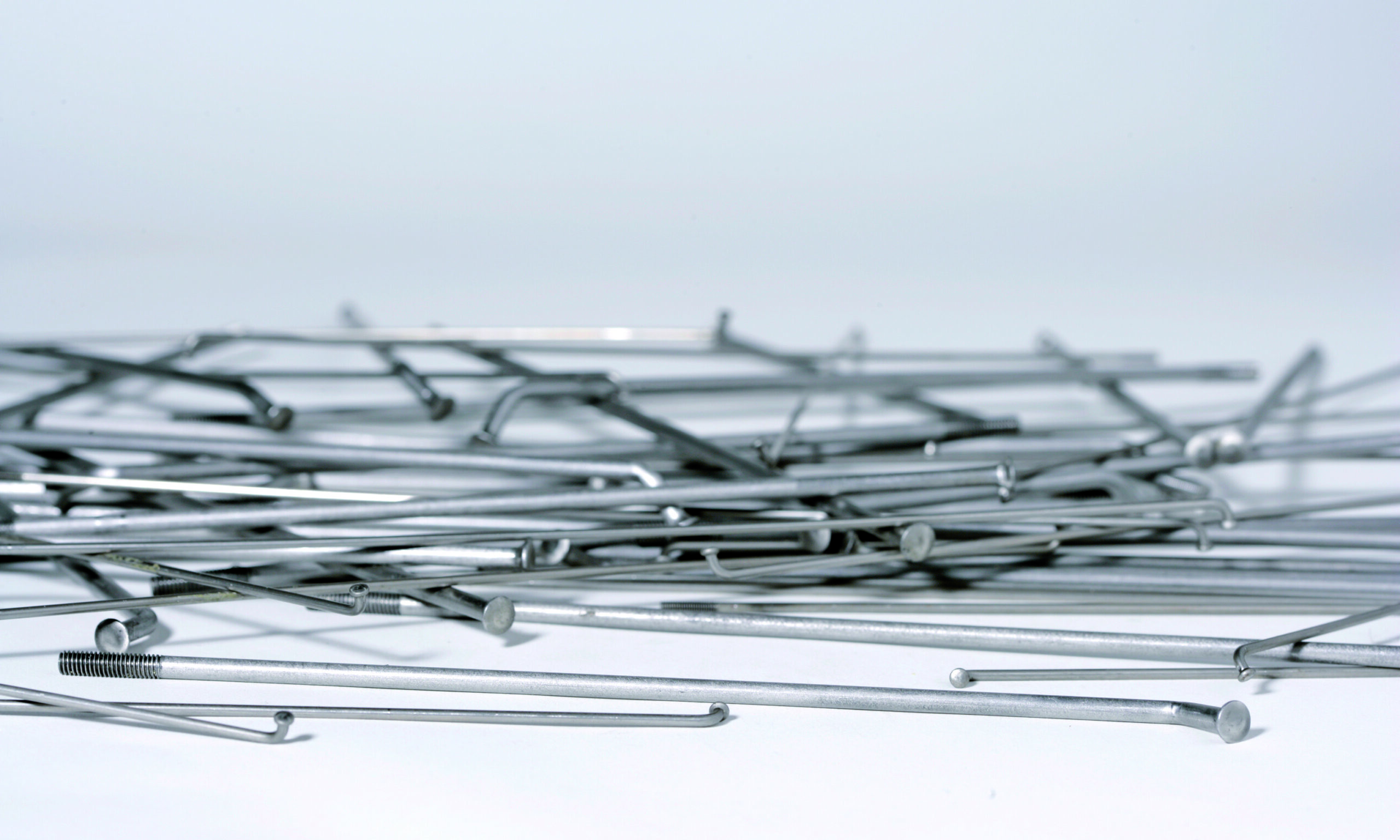

- Das Ergebnis
Produziert mit dieser Maschine

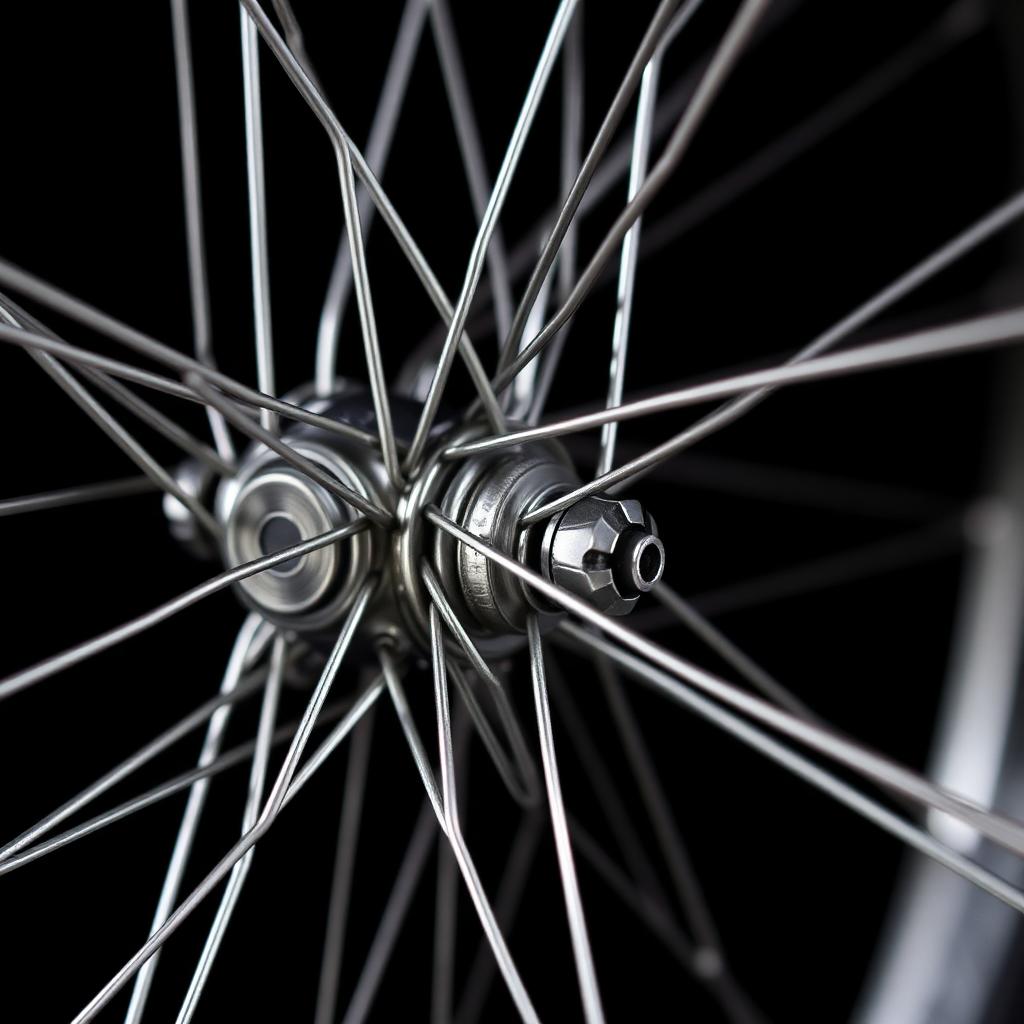

Speichen für Fahr- und Motorräder bis zu 32 Zoll

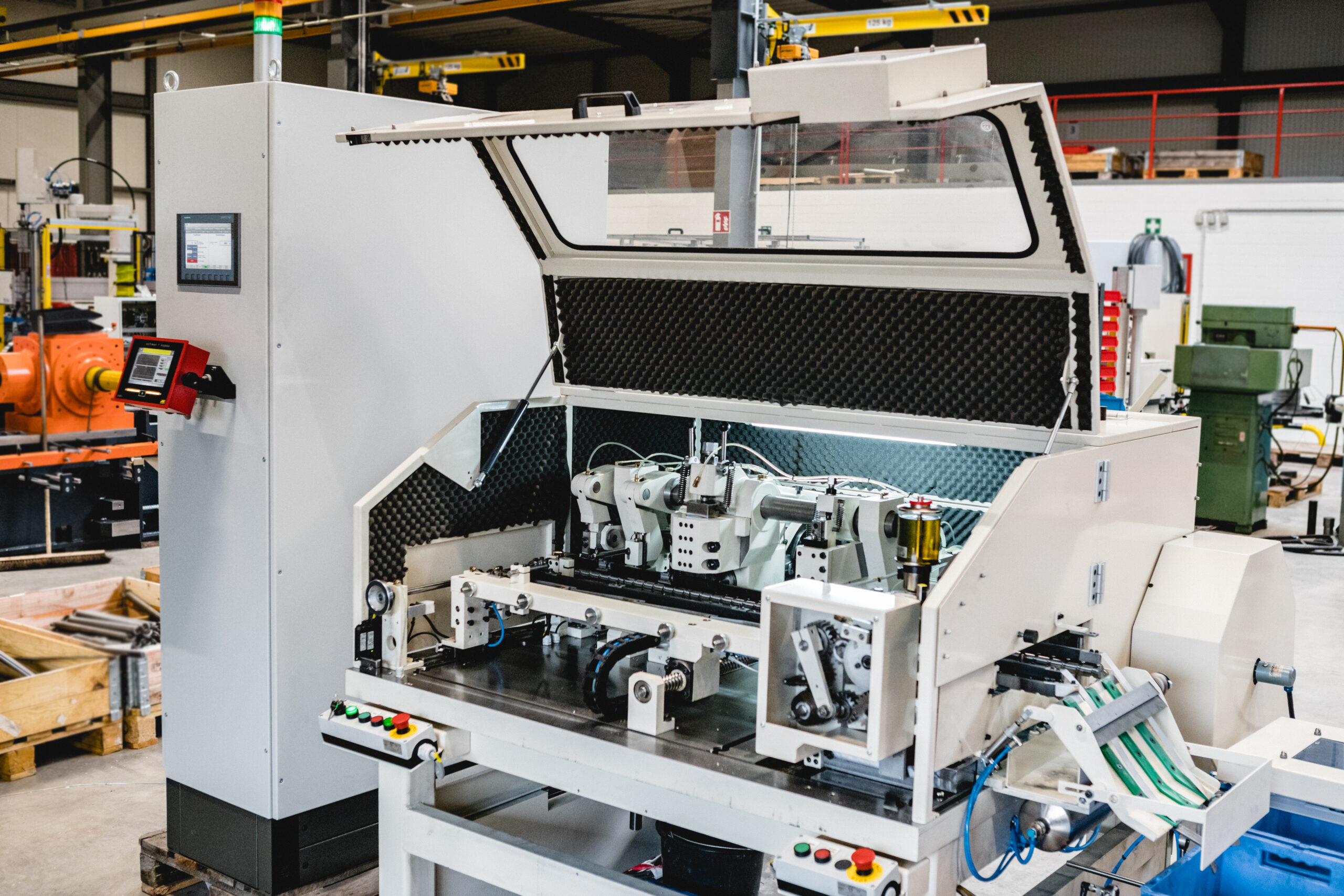

- Die Maschine
Speichenmaschinen
Extrem präzise, schnell und kompakt
Speichen verbinden nicht nur Felge und Nabe sie tragen maßgeblich zu Stabilität, Sicherheit und Fahrkomfort bei. Ob bei Rennrädern, E-Bikes oder Motorrädern. Die Anforderungen an Speichen steigen stetig. Präzision, Wiederholgenauigkeit und Effizienz in der Produktion sind entscheidend, um höchste Qualität bei großen Stückzahlen zu gewährleisten.
- Vorteile
Das Multitalent unter den Speichenmaschinen
- Kernkompetenz
Innovative Komplettlösungen für die Herstellung von Fahrrad- & Motorradspeichen
Für die Herstellung von Edelstahlspeichen oder solchen aus verzinktem Draht für Fahrräder liefert AMBA die All-in-One Speichenmaschinen als echte Komplettlösungen. Die Speichenmaschine wickelt den Draht direkt vom Coil ab und verarbeitet ihn in einem einzigen, kontinuierlichen Produktionsprozess – bis zur fertigen, mit Gewinde versehenen und gebogenen Speiche.
Seit über einem Jahrhundert. Mit Präzision und Geschwindigkeit dank Kaltumformung und einer einzigartigen Fertigungstiefe entwickeln wir Speichenmaschinen, die vom Rohmaterial bis zur fertig bearbeiteten Speiche alle Arbeitsschritte in einem durchgängigen Prozess vereinen.
- Technische Innovationen
Prinzipien & Innovationen
Speichenmaschinen
Die aktuelle Generation dieser Maschinengruppe, die SpM II, beinhaltet unseren servomotor-gesteuerten Drahteinzug mit einer Schnitt-Toleranz von ± 0,05 mm. Die Produktionsgeschwindigkeit ist stufenlos auf bis zu 300 Speichen pro Minute einstellbar.
Speichenpressen
Für die Herstellung von Speichen mit eckigem Querschnitt („blade spokes“) liefern wir Sondermaschinen, die aus einer Kombination von Speichenmaschine und Presse bestehen. Sie bringen eine Presskraft von bis zu 250 t auf.
Speichenreduziermaschinen
Für die Herstellung von Dickend-Speichen mit reduziertem Mittelteil und unterschiedlichen Durchmessern im Gewinde- und im Kröpfungsbereich fertigen wir Speichen-Reduziermaschinen. Die Reduzierung erfolgt hierbei entweder durch Reduzierrollen (Fahrradspeichen) oder durch Hämmerköpfe (Motorradspeichen).
Nippelautomaten
Unsere Nippelautomaten bearbeiten vorgefertigte Nippel-Rohlinge. Die Zuführung der Rohlinge erfolgt automatisch aus einem Sammelbehälter. Die verschiedenen Arbeitsschritte sind in jeweils erforderlicher Reihenfolge auf einem Schaltteller-Automaten angeordnet. Wir bieten auch die Bearbeitung der Kopfseite in unseren Maschinen an. Die Leistung der Automaten liegt bei 90 Stück/Minute.
- Maschinentypen
Innovative Speichenmaschinen:
Unsere Lösungen im Überblick
Mechanische Präzision
Die Kaltumformung ist das Herzstück unserer Maschinen. Anstatt Material durch Erwärmung zu verformen, nutzt AMBA die Umformung ohne vorherige Erwärmung – effizient, kontrolliert und energiesparend.
Mehr lesen
Speichen verbinden nicht nur Felge und Nabe – sie tragen maßgeblich zu Stabilität, Sicherheit und Fahrkomfort bei. Ob bei Rennrädern, E-Bikes oder Motorrädern: Die Anforderungen an Speichen steigen stetig. Präzision, Wiederholgenauigkeit und Effizienz in der Produktion sind entscheidend, um höchste Qualität bei großen Stückzahlen zu gewährleisten.
- Speichen für Motorräder, Fahrräder und E-Bikes bis 32" Zoll
Speichen für Motorräder, Fahrräder und E-Bikes
Hohe Fertigungskapazitäten, drastisch verkürzte Durchlaufzeiten und abgestimmte Prozessabläufe sorgen bei unseren Kunden für deutliche Produktivitätsgewinne.
Mehr lesen
Wie auch bei unseren Schraubenmaschinen sind bei den Speichenmaschinen sämtliche Bearbeitungsschritte integriert: Richten, Reduzieren, Schneiden, Gewindeschneiden, Gewindewalzen und Biegen erfolgen in einer Maschine – präzise abgestimmt und auf hohe Stückzahlen ausgelegt. Das Ergebnis: gleichbleibende Qualität über Millionen von gefertigten Speichen hinweg.
- Energieeffizienz und Nachhaltigkeit – zwei Faktoren, die immer mehr an Bedeutung gewinnen.

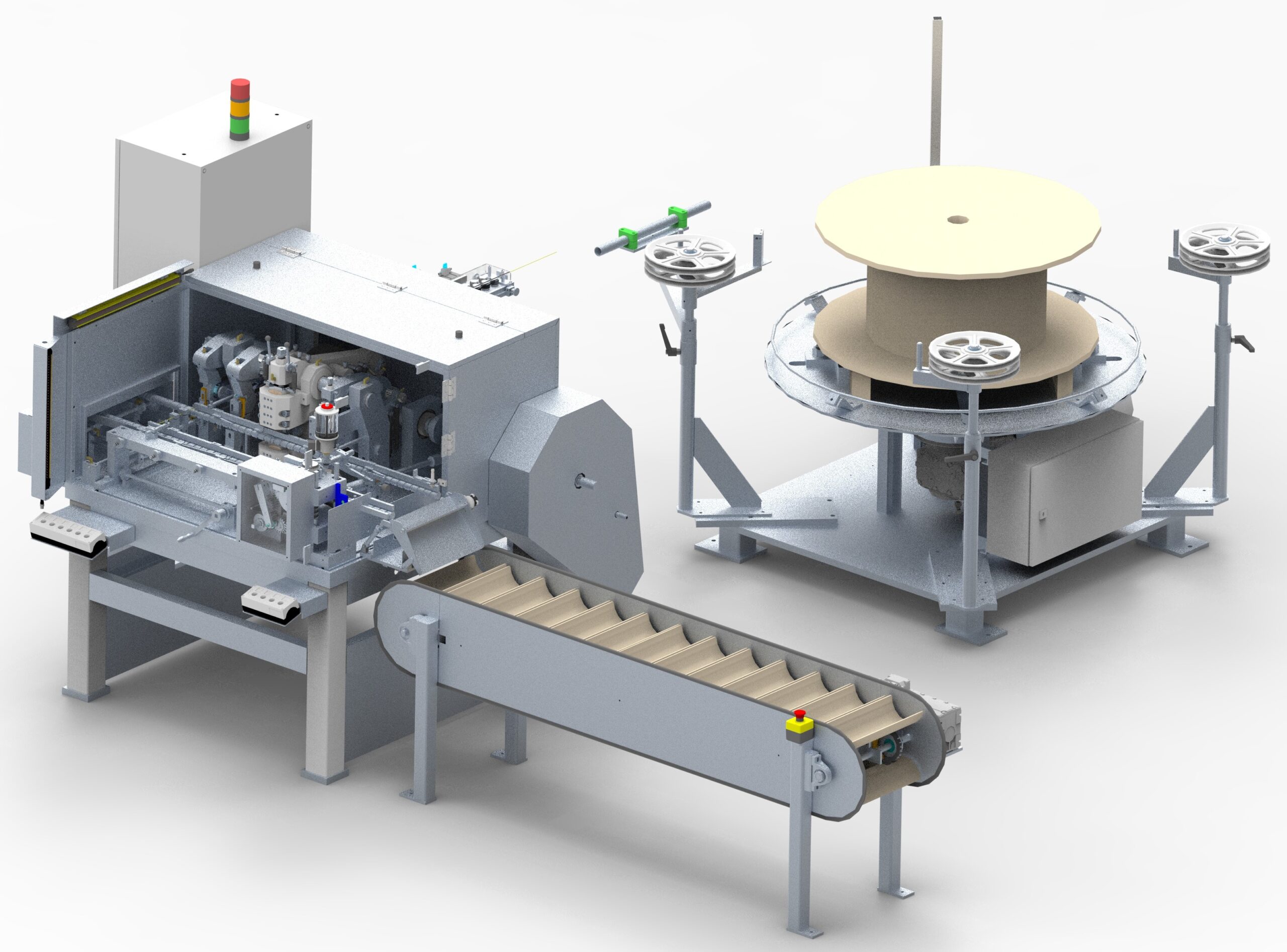

Vom Draht zur Speiche in einer Maschine
Sichern Sie sich maximale Effizienz und reduzieren Sie Ihre Fertigungszeit durch die Integration aller Schritte in einer Maschine. Überzeugen Sie sich von unserer innovativen Technologie, die Drahtrichten, Umformen, Gewinderollen und Endbearbeitung in einem Prozess vereint.
Mehr lesen
Für die Herstellung von Dickend-Speichenrohlingen aus Edelstahl für Fahrräder und E-Bikes hat AMBA die Reduziermaschine DD 350-II entwickelt. Sie verarbeitet den Draht ab Coil und fertigt ein- oder zweifach reduzierte, exakt gerichtete Rohlinge – bereit für die weitere Bearbeitung in der Gewinde- und Biegestation.
- Hohe Leistung, zuverlässige Produktion und lange Lebensdauer der Maschine.
- Bildergalerie
Maschine, Prozess & Ergebnis
- Fertigungsprozess
6 Schritte – eine Maschine
Drahtabwicklung
Kontrolliertes Abwickeln des Edelstahl- oder Stahldrahtes vom Coil.
02

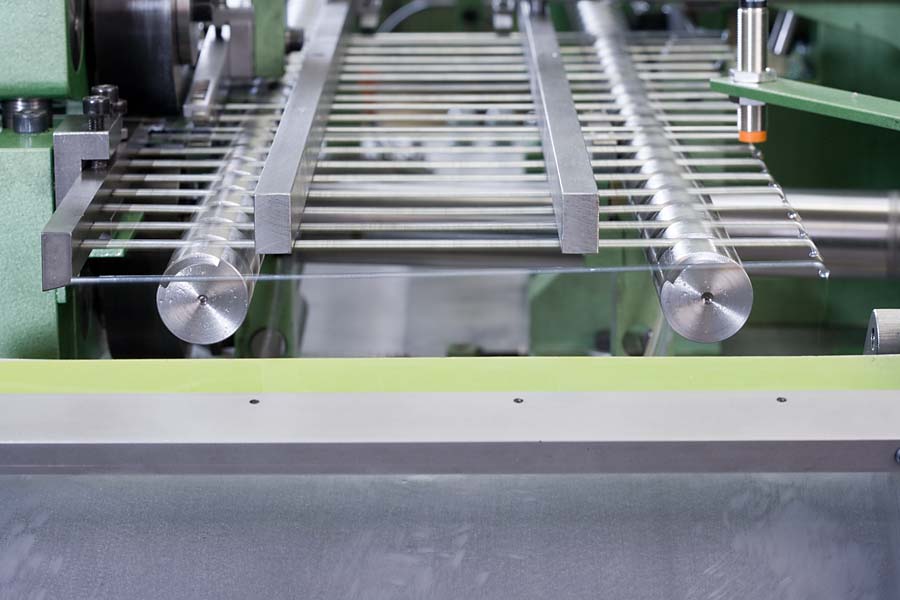

Richten & Ablängen
Exaktes Richten und Ablängen auf die gewünschte Speichenlänge.
03
Kopfstauchen
Kaltumformung des Speichenkopfes – Bogen oder J-Bend.
04

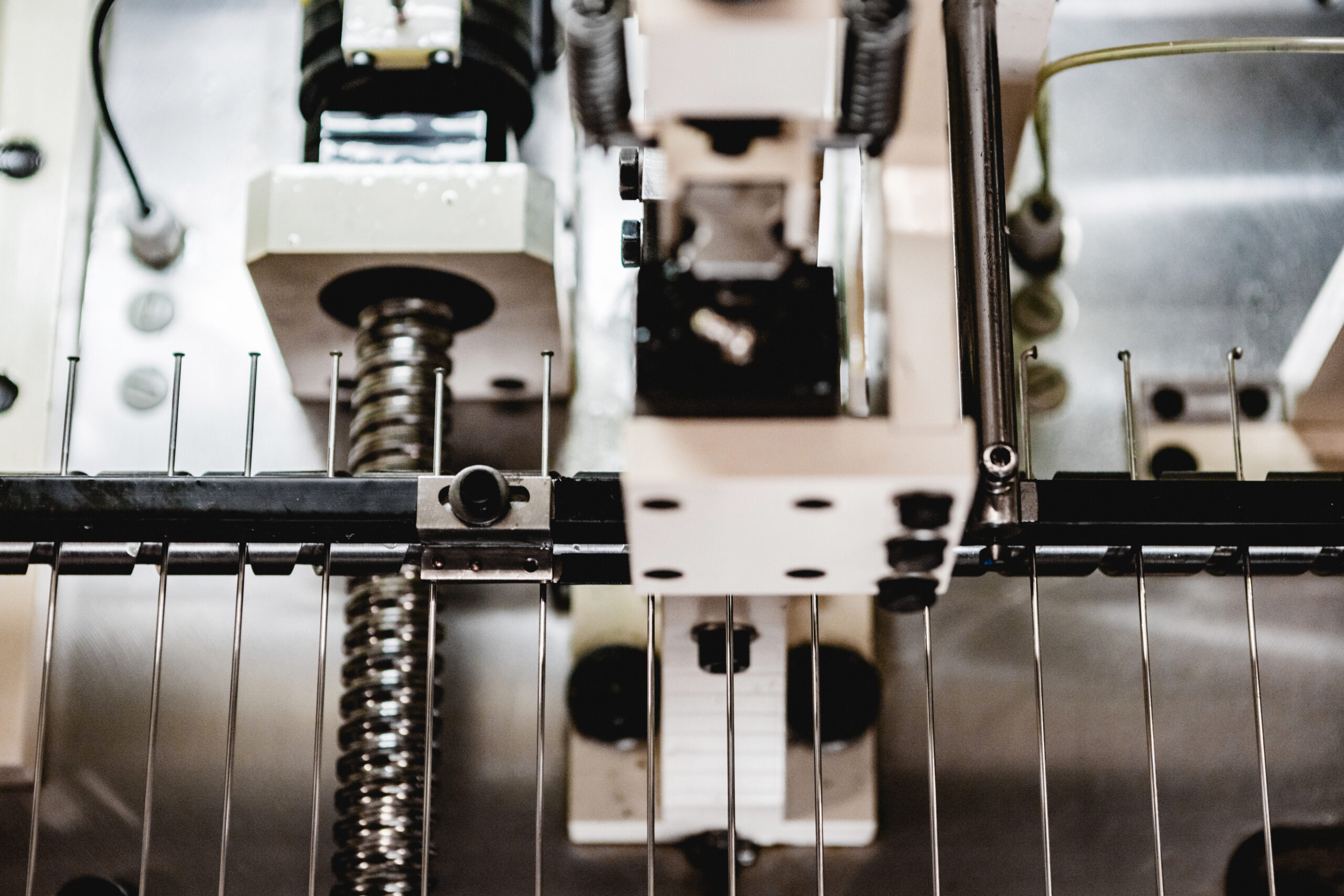

Gewindewalzen
Hochpräzises Walzen des Gewindes am Speichenende.
05
Spitzkneifen
Automatische Prüfung auf Maßhaltigkeit und Oberflächenqualität.
06
Ablegen
Sortiertes Ablegen und Bündeln der fertigen Speichen.
- Technische Daten
Spezifikationen im Detail
Drahtdurchmesser
1,6 – 3,5 mm
150 – 310 mm
Kopfformen
J-Bend, Straight Pull
Gewindetypen
Rolled Thread, Cut Thread
Leistung
bis 600 Stk./min
Genauigkeit
±0,05 mm
Antrieb
Mechanisch gekoppelt
Steuerung
Stahl, Edelstahl, Titan
Butted Speichen
Single, Double, Triple
Oberflächengüte
Ra < 0,8 µm
< 20 min
- Technische Daten
Häufig gestellte Fragen
Welche Vorteile bietet eine Speichenmaschine von AMBA gegenüber konventionellen Produktionslinien?
Die All-in-One-Speichenmaschinen von AMBA vereinen sämtliche Arbeitsschritte – vom Abwickeln des Drahts bis zur fertigen, mit Gewinde versehenen und gebogenen Speiche – in einer einzigen Maschine. Das reduziert Schnittstellen, Rüstzeiten und Platzbedarf erheblich. Gleichzeitig ermöglicht die integrierte Prozesssteuerung eine konstant hohe Qualität über viele Millionen Stück. Hersteller profitieren von deutlich kürzeren Durchlaufzeiten, hoher Energieeffizienz und der präzisen, wartungsarmen Kaltumformung
Für welche Speichentypen und Materialien eignen sich die AMBA-Maschinen?
AMBA-Maschinen verarbeiten Edelstahldrähte und verzinkte Drähte in unterschiedlichen Drahtstärken – sowohl für klassische Fahrradspeichen als auch für stabilere Varianten, wie sie bei E-Bikes oder Motorrädern eingesetzt werden. Die servogesteuerten Systeme erlauben flexible Anpassungen in Länge, Durchmesser und Position der reduzierten Bereiche, wodurch sich unterschiedlichste Speichengeometrien innerhalb einer Produktion realisieren lassen.
Wie unterstützt AMBA bei der Inbetriebnahme und im laufenden Betrieb?
AMBA begleitet seine Kunden von der Projektierung über den Aufbau bis zur Inbetriebnahme vor Ort. Nach der Übergabe steht der technische Service für Wartung, Schulung und Ersatzteilversorgung zur Verfügung. Durch den modularen Aufbau vieler Maschinen können Verschleißteile oder Werkzeugmodule schnell ausgetauscht werden – ein entscheidender Faktor für minimale Stillstandszeiten und eine dauerhaft hohe Anlagenverfügbarkeit.
Wie schnell kann eine AMBA-Speichenmaschine in die bestehende Produktion integriert werden?
Die Maschinen von AMBA sind so konstruiert, dass sie sich problemlos in bestehende Fertigungsumgebungen integrieren lassen. Dank standardisierter Schnittstellen, kompakter Bauweise und anpassbarer Taktzeiten ist die Einbindung in vorhandene Produktionslinien meist innerhalb weniger Wochen möglich. Kunden profitieren dabei von kurzen Lieferzeiten, individueller Anpassung an ihre Produktionsbedingungen und einem umfassenden Servicepaket für einen reibungslosen Produktionsstart.
Interesse an unseren Speichenmaschinen?
Kontaktieren Sie uns für eine maßgeschneiderte Lösung für Ihre Speichenproduktion.
