Sondermaschinen

Zum Beispiel Maschinen zum Walzen von bis zu 40 Vollgewinden mit Längen bis 600mm auf Schraubenrohlinge

Produziert mit dieser Maschine

Vollgewindeschrauben bis 600 mm

Maschine zum Gewindewalzen

Lorem ipsum dolor sit amet

Technische Innovationen machen den Maschinenbau zu einem der spannendsten Bereiche der industriellen Fertigung. Auch im Segment der Gewindewalzen setzt AMBA auf höchste Präzision, Effizienz und Langlebigkeit – und auf das Verfahren der Kaltumformung beim Gewindewalzen.

Mit der Breitbacken-Gewindewalze BBW präsentieren wir eine Maschine, die Maßstäbe setzt in Leistung, Geschwindigkeit und Qualität.

Das Multitalent unter den Gewindewalzen

40 Stk./min

Höchste Produktionsgeschwindigkeit für Gewinde mit bis zu 600 mm länge.

13 mm Durchmesser

Kombination aus Geschwindigkeit, Kraft und Präzision

Kein Materialverlust

Besonders hohe Festigkeit

Effizient

Schnell und Präzise in der Herstellunh

Gewindewalzen und die Vorzüge – Kaltumformen statt Spanen

Das Gewindewalzen ist ein Verfahren der Kaltumformung, das gegenüber spanenden Methoden wie dem Gewindeschneiden erhebliche Vorteile bietet. Beim Walzen wird kein Material abgetragen – das Werkstück wird unter hohem Druck zwischen zwei Werkzeugen plastisch verformt, sodass sich die gewünschte Gewindeform durch Umformen ergibt.

„Im Gegensatz zum spanenden Schneiden entsteht bei unseren Maschinen kein Materialverlust und die entstehenden Gewinde weisen eine besonders glatte Oberfläche sowie eine erhöhte Festigkeit auf. Das liegt an der Kaltverfestigung im Prozess, wodurch die Faserstruktur des Werkstoffs verdichtet und ausgerichtet wird.“

Prinzipien & Innovationen

Zentrales Bedienerpult

Einfaches Einrichten des Prozesses.

Geringer Wartungsaufwand

Zentrales Schmiersystem für Gleitlagerstellen.

Große Abmessunegen

Gewinde bis 600 mm Länge und 13 mm Durchmesser.

Vollautomatischer Betrieb

Zu- und Abführung möglich durch optionale Erweiterungen wie automatische Zuführsysteme.

Unsere Lösungen im Überblick

Qualität, Präzision und Erfahrung

Die Gewindewalzmaschinen aus dem Hause AMBA sind auf Langlebigkeit, Robustheit und höchste Leistung ausgelegt. Jede Maschine wird individuell auf die Produkte des Kunden abgestimmt, im eigenen Werk konstruiert und gefertigt.

Die passende Maschine für Ihren Betrieb

Wir bieten individuelle Projektentwicklung, persönliche Beratung und zuverlässige Lieferung – mit Fokus auf Effizienz, Präzision und Qualität.

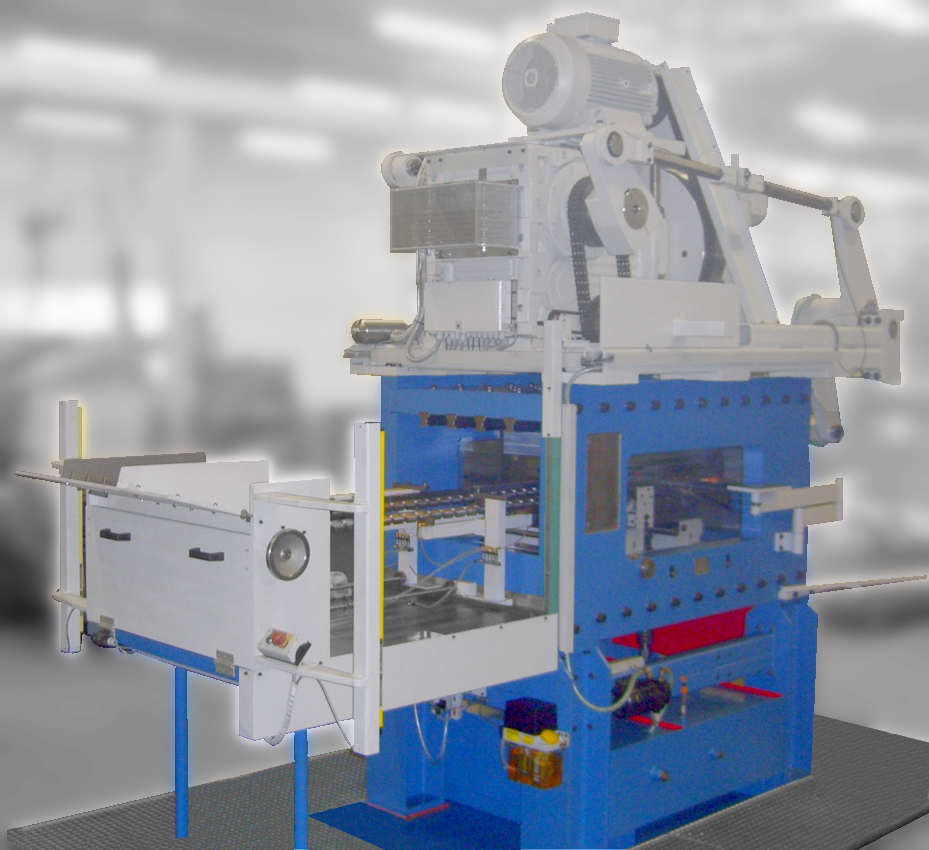

Die Gewindewalze BBW stellt sich vor

Die Breitbacken-Gewindewalzmaschine BBW walzt bis zu 40 Vollgewinde mit Längen bis 600mm auf Schraubenrohlinge oder Bolzenrohlinge. AMBA ist das weltweit einzige Unternehmen, das Maschinen für Schrauben dieser Größenordnung mit solchen Taktzeiten produziert.

Maschine, Prozess & Ergebnis

6 Schritte – eine Maschine

Drahtabwicklung

Kontrolliertes Abwickeln des Edelstahl- oder Stahldrahtes vom Coil.

Richten & Ablängen

Exaktes Richten und Ablängen auf die gewünschte Speichenlänge.

Kopfstauchen

Kaltumformung des Speichenkopfes – Bogen oder J-Bend.

Gewindewalzen

Hochpräzises Walzen des Gewindes am Speichenende.

Spitzkneifen

Automatische Prüfung auf Maßhaltigkeit und Oberflächenqualität.

Ablegen

Sortiertes Ablegen und Bündeln der fertigen Speichen.

Spezifikationen im Detail

Drahtdurchmesser

1,6 – 3,5 mm

Schaftlänge

150 – 310 mm

Kopfformen

J-Bend, Straight Pull

Gewindetypen

Rolled Thread, Cut Thread

Leistung

bis 600 Stk./min

Genauigkeit

±0,05 mm

Antrieb

Mechanisch gekoppelt

Steuerung

SPS mit HMI-Touchpanel

Materialien

Stahl, Edelstahl, Titan

Butted Speichen

Single, Double, Triple

Oberflächengüte

Ra < 0,8 µm

Werkzeugwechsel

< 20 min

Häufig gestellte Fragen

Was macht eine Gewindewalzmaschine?

Eine Gewindewalzmaschine formt Gewinde nicht durch Abtragen, sondern durch Walzen. Das Werkstück wird zwischen zwei profilierten Flachbacken-Werkzeugen verformt, wodurch sich die Gewindeform bildet. Dieses Verfahren ermöglicht eine äußerst präzise Fertigung mit hoher Festigkeit und glatten Oberflächen. Im Gegensatz zum Gewindeschneiden ist der Materialbedarf bei dieser Variante geringer, und die Werkzeuge halten deutlich länger.

Welche Normen gelten für das Gewindewalzen?

Gewalzte Profile unterliegen verschiedenen internationalen Normen, darunter ISO- und DIN-Standards. Sie definieren Maße, Toleranzen und Oberflächenqualitäten der erzeugten Gewinde. AMBA richtet die Profilwalzmaschinen konsequent an diesen Vorgaben aus. So wird sichergestellt, dass alle gefertigten Gewinde höchsten industriellen Anforderungen entsprechen und in unterschiedlichen Branchen weltweit eingesetzt werden können.

Für welche Anwendungen ist die Gewindewalze geeignet?

Die BBW-Gewindewalze ist ideal für die Herstellung langer Vollgewindeschrauben, Bolzen, Drehteile und anderer Komponenten mit großen Längen und Durchmessern – das hebt uns von anderen Anbietern ab. Besonders im Holzbau werden Gewindewalzmaschinen wie die AMBA BBW zur Produktion von Vollgewindeschrauben verwendet, die für tragende Konstruktionen erforderlich sind. Auch in anderen industriellen Anwendungen, bei denen hohe Festigkeit und präzise Oberflächen entscheidend sind, spielt sie ihre Vorteile aus.

Was macht die Breitbacken-Gewindewalzmaschinen besonders?

Die Besonderheit unserer Gewindewalzmaschinen liegt in den breiten Backen und der massiven Bauweise. Mit ihnen kann die BBW bis zu 40 Vollgewinde pro Minute walzen – bei Gewinden bis 600 mm Länge und 13 mm Durchmesser. Dieses Konzept ermöglicht höchste Effizienz, konstante Qualität und maximale Leistung. AMBA Gewindewalzmaschinen sind die beste Wahl für Hersteller, die große Stückzahlen mit gleichbleibender Präzision und minimalem Aufwand produzieren möchten..

Interesse an unseren Sondermaschinen?

Kontaktieren Sie uns für eine maßgeschneiderte Lösung für Ihre Sondermaschinen.
